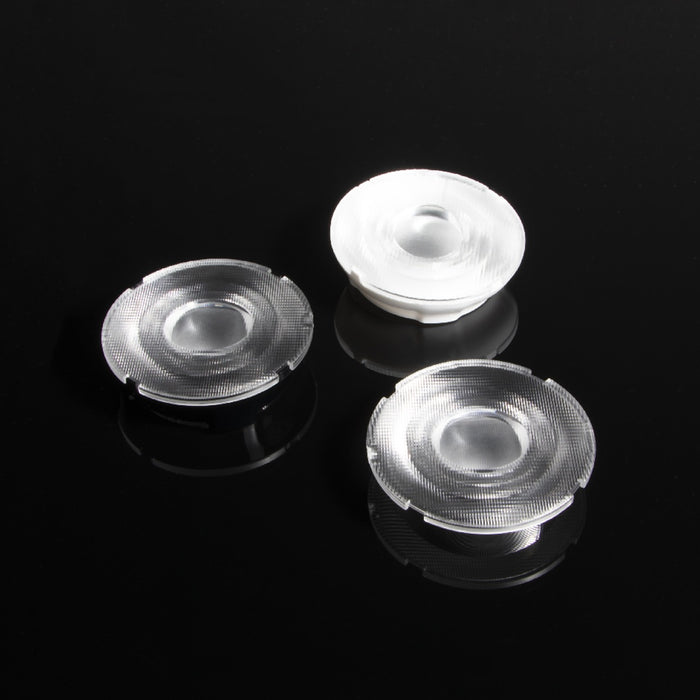

LEDiL CP19123 AMY-50-S-C2 Linse mit Spot Beam
Die LEDiL CP19123_AMY-50-S-C2 ist eine kompakte Spot-Optik aus der AMY-50 Serie für COB-LEDs. Mit 50 mm Durchmesser, nur 10,8 mm Bauhöhe und schwarzem Holder C eignet sie sich besonders für schlanke Tracklights, Downlights sowie Retail- und Akzentbeleuchtung mit gezielter Lichtführung.
LEDiL gibt die AMY-50-S als Spot-Optik mit einer nominalen Lichtverteilung von rund 18° an. Der tatsächlich erreichte FWHM-Winkel hängt jedoch deutlich von der verwendeten COB-LED und deren LES-Größe ab. Mit kleineren LES-Flächen sind beispielsweise auch Lichtkegel um etwa 9° bis 14° möglich. :chatgpt-content-reference{index="0"}
Eigenschaften der AMY-50-S-C2
- Lichtverteilung: ca. 18° Spot
- Durchmesser: 50 mm
- Höhe: 10,8 mm
- Linse: klares PMMA
- Halter: schwarzer Holder C
- Lichtquelle: für COB-LEDs entwickelt
- Montage: über kompatiblen Sockel
- Konformität: RoHS- und REACH-konform
Kompakte Spot-Optik für COB-LEDs
Die geringe Bauhöhe von nur 10,8 mm ist ein wesentlicher Vorteil der AMY-50 Serie. Dadurch lassen sich besonders flache Leuchten realisieren, ohne auf eine definierte Sekundäroptik verzichten zu müssen. Die Spot-Variante bündelt das Licht gezielt und eignet sich damit für die Hervorhebung einzelner Produkte, Exponate oder architektonischer Bereiche. :chatgpt-content-reference{index="1"}
Je nach eingesetzter LED verändert sich die Lichtverteilung deutlich: LEDiL nennt für die CP19123 beispielsweise rund 9° mit Citizen CLU7B2, 12° mit Cree CXA/B 13xx, 16° mit V8 Gen7 und etwa 18° mit CMU10xx. Damit lässt sich die Optik flexibel mit unterschiedlichen COB-Plattformen einsetzen. :chatgpt-content-reference{index="2"}
AMY-50 für kompakte Leuchten
Die AMY-50 Familie wurde für kompakte Leuchtenkonzepte entwickelt und kombiniert eine niedrige Bauhöhe mit verschiedenen Lichtverteilungen. Spot-, Medium- und Wide-Varianten ermöglichen unterschiedliche Beleuchtungsaufgaben auf einer vergleichbaren mechanischen Plattform.
Besonders in Tracklights und Downlights unterstützt die flache Bauweise schlanke Gehäuseformen. Gleichzeitig bleibt die COB-LED über die passende Optik präzise steuerbar.
Holder C für LEDiL HEKLA
Die CP19123_AMY-50-S-C2 wird mit schwarzem Holder C geliefert. LEDiL führt die Variante als Assembly aus Linse und Holder; für zahlreiche kompatible LEDs werden passende HEKLA-Sockel angegeben. Dadurch lassen sich COB, Sockel und Optik modular miteinander kombinieren. :chatgpt-content-reference{index="3"}
Welche HEKLA-Komponente benötigt wird, hängt von der eingesetzten LED ab. LEDiL nennt beispielsweise unterschiedliche Sockel für Cree-, Citizen-, Bridgelux- und Nichia-COBs.
LEDiL Optiken vom Distributor
LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein breites Portfolio aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten für die Auswahl geeigneter LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.
FAQ zur LEDiL AMY-50-S-C2
- Welchen Abstrahlwinkel bietet die AMY-50-S?
Die Optik ist nominal als ca. 18° Spot ausgelegt; je nach COB kann der Wert abweichen.
- Warum variiert der Abstrahlwinkel?
Vor allem LES-Größe und Aufbau der verwendeten COB-LED beeinflussen den Lichtkegel.
- Welche Farbe hat der Holder?
Die CP19123 wird mit schwarzem Holder C geliefert.
- Ist die Optik mit LEDiL HEKLA kompatibel?
Ja. Für viele COBs nennt LEDiL passende HEKLA-Sockel.
- Für welche Anwendungen eignet sie sich?
Besonders für Tracklights, Downlights sowie Retail- und Akzentbeleuchtung.

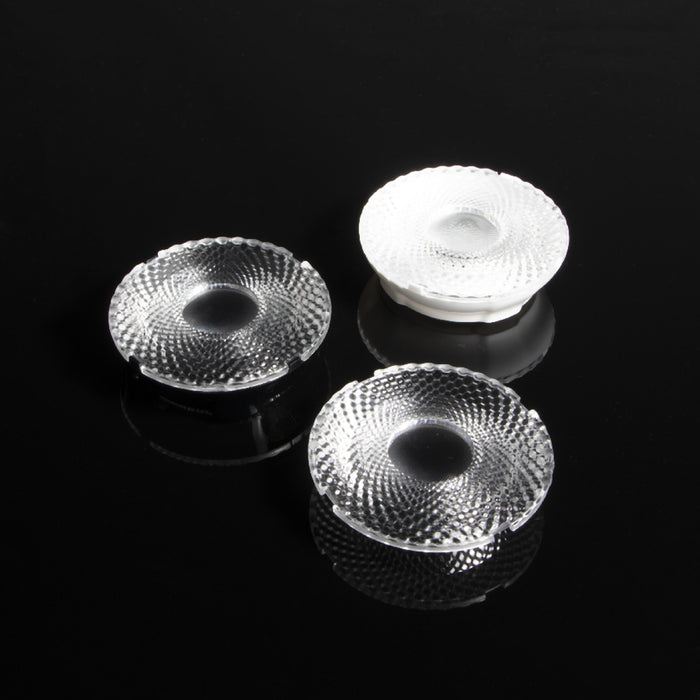

LEDiL CP19124 AMY-50-M-C2 Linse mit 24° Medium Beam
Die LEDiL CP19124_AMY-50-M-C2 ist eine kompakte Medium-Beam-Optik aus der AMY-50 Serie für COB-LEDs. Mit rund 50 mm Durchmesser, geringer Bauhöhe und schwarzem Holder C erzeugt sie eine ausgewogene Lichtverteilung von typischerweise etwa 24° und eignet sich besonders für Tracklights, Downlights sowie Retail- und Akzentbeleuchtung.
Die Medium-Variante verbindet eine gezielte Lichtführung mit einer ausreichend breiten Ausleuchtung. Abhängig von der eingesetzten COB-LED erreicht die CP19124 typische FWHM-Werte von etwa 24° bis 31°. Dadurch eignet sie sich für Anwendungen, bei denen ein klar definierter, aber nicht zu enger Lichtkegel gefragt ist. :chatgpt-content-reference{index="0"}
Eigenschaften der AMY-50-M-C2
- Lichtverteilung: ca. 24° Medium Beam
- Durchmesser: 49,9 mm
- Höhe: ca. 10,9 mm
- Linse: klares PMMA
- Halter: schwarzer Holder C
- Lichtquelle: für COB-LEDs entwickelt
- Montage: über kompatiblen Sockel
- System: kompatibel mit LEDiL HEKLA
Kompakte Optik mit Medium Beam
Die geringe Bauhöhe der AMY-50 Serie ermöglicht besonders flache Leuchtenkonstruktionen. LEDiL nennt für die Serie nur rund 50 mm Durchmesser und eine sehr niedrige Bauform, wodurch sie sich gut für kompakte Stromschienenstrahler und Downlights eignet. :chatgpt-content-reference{index="1"}
Die M-Version erzeugt eine mittlere Lichtverteilung und eignet sich damit für eine ausgewogene Kombination aus Akzentbeleuchtung und flächiger Ausleuchtung. Je nach COB und LES-Größe kann der tatsächliche Abstrahlwinkel leicht variieren.
AMY-50 für COB-LEDs
Die AMY-50 Familie ist für kompakte COB-Lichtquellen ausgelegt. LEDiL optimiert die 50-mm-Variante für COBs mit etwa 10 mm LES und gibt eine Kompatibilität für LES-Größen von ungefähr 6 bis 10 mm an. :chatgpt-content-reference{index="2"}
Innerhalb der AMY-Familie stehen unterschiedliche Abstrahlcharakteristiken für Spot-, Medium- und Wide-Anwendungen zur Verfügung. Dadurch können verschiedene Leuchtenvarianten mit einer vergleichbaren mechanischen Plattform realisiert werden.
Holder C für LEDiL HEKLA
Die CP19124_AMY-50-M-C2 wird mit schwarzem Holder C geliefert. Diese Ausführung ist für kompatible LEDiL HEKLA-Komponenten vorgesehen und ermöglicht eine modulare Kombination aus COB-LED, Sockel und Optik. LEDiL führt für die AMY-50 Serie ausdrücklich Varianten mit Holder C für das HEKLA-System. :chatgpt-content-reference{index="3"}
Je nach verwendeter LED sind unterschiedliche HEKLA-Sockel erforderlich. LEDiL nennt beispielsweise für verschiedene Cree-, Citizen- und Bridgelux-COBs jeweils passende HEKLA-Komponenten. :chatgpt-content-reference{index="4"}
LEDiL Optiken vom Distributor
LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein breites Portfolio aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten für die Auswahl geeigneter LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.
FAQ zur LEDiL AMY-50-M-C2
- Welchen Abstrahlwinkel bietet die AMY-50-M-C2?
Die Medium-Variante bietet typischerweise etwa 24°; je nach COB sind auch größere Werte möglich.
- Für welche LEDs ist die Optik geeignet?
Die AMY-50 wurde für COB-LEDs entwickelt und ist für etwa 10 mm LES optimiert.
- Welche Farbe hat der Holder?
Die CP19124 wird mit schwarzem Holder C geliefert.
- Ist die Optik mit LEDiL HEKLA kompatibel?
Ja. Holder C ist für passende HEKLA-Sockel und -Komponenten vorgesehen.
- Für welche Anwendungen eignet sie sich?
Besonders für Tracklights, Downlights sowie Retail- und Akzentbeleuchtung.

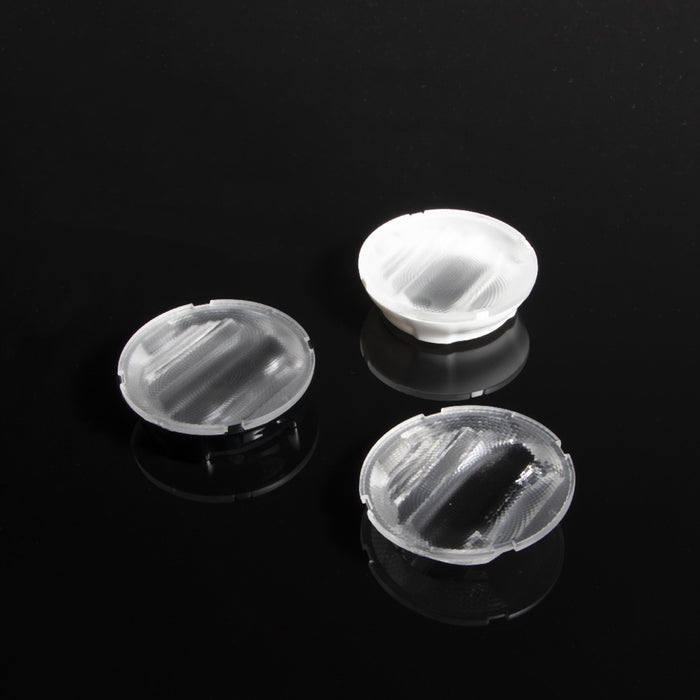

LEDiL CP19129 AMY-50-O-C2 Linse mit Oval Beam
Die LEDiL CP19129_AMY-50-O-C2 ist eine kompakte Oval-Beam-Optik aus der AMY-50 Serie für COB-LEDs. Mit 50 mm Durchmesser, niedriger Bauhöhe und schwarzem Holder C erzeugt sie eine asymmetrische, ovale Lichtverteilung und eignet sich besonders für Regal-, Gang-, Retail- und Akzentbeleuchtung.
Die AMY-50-O verteilt das Licht gezielt in zwei unterschiedlichen Achsen. Mit einer Citizen CLU02Q-1204E1 Type-M erreicht die CP19129 beispielsweise etwa 51° x 20° FWHM. Dadurch lassen sich längliche Flächen effizienter erfassen als mit einer rotationssymmetrischen Spot- oder Wide-Beam-Optik. :chatgpt-content-reference{index="0"}
Eigenschaften der AMY-50-O-C2
- Lichtverteilung: oval, ca. 51° x 20°
- Durchmesser: 50 mm
- Bauform: kompakte Low-Profile-Optik
- Lichtquelle: für COB-LEDs entwickelt
- Halter: schwarzer Holder C
- System: kompatibel mit LEDiL HEKLA
- Anwendung: für längliche Beleuchtungsflächen
- Serie: LEDiL AMY-50
Ovales Licht für längliche Flächen
Die ovale Lichtverteilung ist besonders dann von Vorteil, wenn das Licht nicht kreisförmig, sondern gezielt entlang einer Fläche verteilt werden soll. Typische Beispiele sind Regalreihen, Verkaufsgänge, Präsentationsflächen oder längliche architektonische Bereiche.
LEDiL zeigt die AMY-50-O ausdrücklich in einer Aisle-Lighting-Anwendung. Dort wird die Optik mit einer COB-LED mit 8,5 mm LES eingesetzt und erreicht eine optische Effizienz von rund 90 %. :chatgpt-content-reference{index="1"}
AMY-50 für kompakte Leuchten
Die AMY-50 Familie wurde für flache Track- und Downlights entwickelt. Die 50-mm-Variante ist für COBs mit etwa 10 mm LES optimiert und eignet sich für LES-Größen von ungefähr 6 bis 10 mm. Die geringe Bauhöhe unterstützt besonders schlanke Leuchtenkonstruktionen. :chatgpt-content-reference{index="2"}
Innerhalb der AMY-Familie stehen verschiedene Spot-, Medium-, Wide- und Oval-Beam-Varianten zur Verfügung. So lassen sich unterschiedliche Lichtverteilungen auf einer vergleichbaren mechanischen Plattform realisieren. :chatgpt-content-reference{index="3"}
Holder C für LEDiL HEKLA
Die CP19129_AMY-50-O-C2 ist mit schwarzem Holder C ausgestattet und für passende LEDiL HEKLA-Komponenten vorgesehen. Je nach eingesetzter COB-LED wird der geeignete HEKLA-Sockel gewählt. Für Citizen CLU02Q nennt LEDiL beispielsweise den F17435_HEKLA-G2-C. :chatgpt-content-reference{index="4"}
Durch die Kombination aus COB-LED, Holder und Optik lassen sich kompakte und modulare Leuchtenlösungen für professionelle Beleuchtungsanwendungen realisieren.
LEDiL Optiken vom Distributor
LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein umfangreiches Portfolio aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten für die Auswahl geeigneter LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.
FAQ zur LEDiL AMY-50-O-C2
- Welche Lichtverteilung bietet die AMY-50-O?
Je nach COB erzeugt die Optik eine ovale Verteilung von etwa 51° x 20°.
- Wofür eignet sich ein Oval Beam?
Besonders für Regale, Gänge, Präsentationsflächen und längliche Bereiche.
- Für welche LEDs ist die Optik geeignet?
Die AMY-50 wurde für COB-LEDs entwickelt und für etwa 10 mm LES optimiert.
- Welche Farbe hat der Holder?
Die CP19129 wird mit schwarzem Holder C geliefert.
- Ist die Optik mit LEDiL HEKLA kompatibel?
Ja. Für verschiedene COBs nennt LEDiL passende HEKLA-Komponenten.

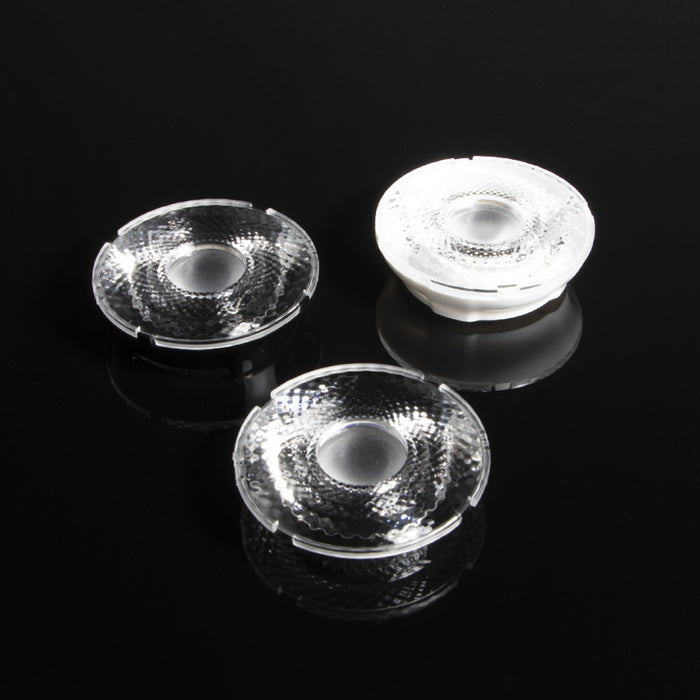

LEDiL CP19128 AMY-50-WAS-C2 Wall-Washer-Linse
Die LEDiL CP19128_AMY-50-WAS-C2 ist eine kompakte, asymmetrische Wall-Washer-Optik aus der AMY-50 Familie für COB-LEDs. Mit 49,9 mm Durchmesser, nur 13,6 mm Höhe und schwarzem Holder C wurde sie speziell für eine gleichmäßige Beleuchtung vertikaler Flächen entwickelt – ideal für Downlights, Retail-Beleuchtung, Galerien und architektonische Anwendungen.
Anders als rotationssymmetrische Spot- oder Wide-Beam-Optiken lenkt die AMY-50-WAS das Licht gezielt asymmetrisch auf eine Wandfläche. Dadurch lässt sich eine gleichmäßige Helligkeitsverteilung vom oberen bis in den unteren Wandbereich erzielen, ohne die Leuchte stark zur Wand neigen zu müssen. :chatgpt-content-reference{index="0"}
Eigenschaften der AMY-50-WAS-C2
- Lichtverteilung: asymmetrischer Wall-Washer
- Durchmesser: 49,9 mm
- Höhe: 13,6 mm
- Linse: klares PMMA
- Halter: schwarzer Holder C aus PC
- Lichtquelle: für COB-LEDs entwickelt
- Montage: über kompatiblen Sockel
- System: kompatibel mit LEDiL HEKLA
Gleichmäßiges Licht für vertikale Flächen
Die WAS-Variante der AMY-Familie wurde gezielt für Wall-Washing entwickelt. LEDiL empfiehlt für entsprechende Downlight-Anwendungen ein Installationsverhältnis von etwa 1:3 zwischen Wandabstand und Montagehöhe. Je nach Projekt lassen sich dabei Leuchtenabstände von bis zu etwa zwei Metern realisieren. :chatgpt-content-reference{index="1"}
Damit eignet sich die Optik beispielsweise zur Beleuchtung von Verkaufswänden, Regalen, Kunstwerken oder architektonischen Oberflächen. Die asymmetrische Lichtführung unterstützt eine gleichmäßige Ausleuchtung, ohne unnötig viel Licht in den Raum zu verteilen.
AMY-50 für kompakte Downlights
Die AMY-Serie zeichnet sich durch eine niedrige Bauform und eine große Auswahl unterschiedlicher Lichtverteilungen aus. Die AMY-50-WAS erweitert diese Familie um eine spezielle Wall-Washer-Charakteristik und ermöglicht so den Aufbau kompakter Downlights mit gezielter Wandbeleuchtung.
LEDiL zeigt die AMY-50-WAS beispielsweise in einem Downlight mit einer COB-LED mit 9,8 mm LES. Die Optik selbst misst nur 50 mm und ermöglicht damit schlanke Leuchtengehäuse für professionelle Innenbeleuchtung. :chatgpt-content-reference{index="2"}
Holder C und LEDiL HEKLA
Die CP19128_AMY-50-WAS-C2 besteht aus einer klaren PMMA-Linse und einem schwarzen Holder C aus Polycarbonat. Das aktuelle LEDiL-Datenblatt gibt für die komplette Optik einen Durchmesser von 49,9 mm und eine Höhe von 13,6 mm an. :chatgpt-content-reference{index="3"}
Für zahlreiche kompatible COB-LEDs führt LEDiL passende HEKLA-Komponenten auf. Dadurch lassen sich LED, Sockel und Optik modular kombinieren. Die optische Effizienz hängt von der eingesetzten LED ab und liegt bei vielen von LEDiL simulierten Kombinationen im Bereich von über 80 Prozent. :chatgpt-content-reference{index="4"}
LEDiL Optiken vom Distributor
LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein umfangreiches Portfolio aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten bei der Auswahl passender LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.
FAQ zur LEDiL AMY-50-WAS-C2
- Was bedeutet WAS bei der AMY-50?
WAS kennzeichnet die asymmetrische Lichtverteilung für Wall-Washing.
- Für welche Anwendungen eignet sich die Optik?
Besonders für Downlights, Verkaufswände, Galerien und Architekturbeleuchtung.
- Welche Farbe hat der Holder?
Die CP19128 wird mit einem schwarzen Holder C aus Polycarbonat geliefert.
- Ist die Optik mit LEDiL HEKLA kompatibel?
Ja. LEDiL nennt für zahlreiche COB-LEDs passende HEKLA-Komponenten.
- Hat die Linse einen festen Abstrahlwinkel?
Nein. LEDiL klassifiziert die Lichtverteilung als asymmetrischen Wall-Washer.

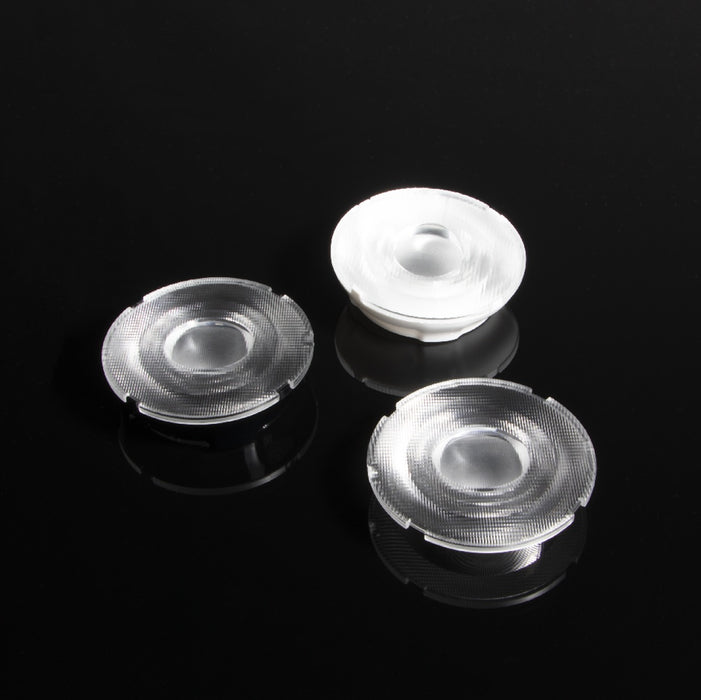

LEDiL CP19125 AMY-50-W-C2 Linse mit Wide Beam
Die LEDiL CP19125_AMY-50-W-C2 ist eine kompakte Wide-Beam-Optik aus der AMY-50 Serie für COB-LEDs. Mit 50 mm Durchmesser, flacher Bauform und schwarzem Holder C erzeugt sie eine breite Lichtverteilung von etwa 36° und eignet sich besonders für Tracklights, Downlights sowie Retail- und Hospitality-Beleuchtung.
Die Wide-Variante verteilt das Licht deutlich breiter als die Spot- und Medium-Versionen der AMY-50 Familie. Dadurch lassen sich größere Flächen gleichmäßig erfassen, ohne auf die kompakte Bauform der Serie verzichten zu müssen. LEDiL gibt für die CP19125 je nach COB typische FWHM-Werte von etwa 35° bis 36° an. :chatgpt-content-reference{index="0"}
Eigenschaften der AMY-50-W-C2
- Lichtverteilung: ca. 36° Wide Beam
- Durchmesser: 50 mm
- Bauform: kompakte Low-Profile-Optik
- Lichtquelle: für COB-LEDs entwickelt
- Halter: schwarzer Holder C
- System: kompatibel mit LEDiL HEKLA
- Anwendung: Tracklights und Downlights
- Serie: LEDiL AMY-50
Breite Lichtverteilung mit ca. 36°
Mit einem typischen Abstrahlwinkel von etwa 36° eignet sich die AMY-50-W für eine breit angelegte, dennoch kontrollierte Ausleuchtung. Das macht sie interessant für Verkaufsflächen, Präsentationsbereiche, Gastronomie und weitere Anwendungen, bei denen ein größerer Bereich mit einer einzelnen Leuchte erfasst werden soll.
Der tatsächlich erreichte Lichtkegel hängt von der verwendeten COB-LED ab. LEDiL nennt beispielsweise 36° FWHM mit einer SLE SNC8 LES06 und 35° mit einer VCA2-126/128. Die optische Effizienz liegt bei diesen Kombinationen bei etwa 86 bis 90 %. :chatgpt-content-reference{index="1"}
AMY-50 für flache COB-Leuchten
Die AMY-50 Familie wurde für besonders kompakte Track- und Downlights entwickelt. LEDiL führt die 50-mm-Ausführung als Low-Profile-Optik und optimiert sie für COBs mit etwa 10 mm LES. Die Familie ist für COB-Lichtquellen im Bereich von ungefähr 6 bis 10 mm LES ausgelegt. :chatgpt-content-reference{index="2"}
Neben der Wide-Variante stehen innerhalb der AMY-Serie weitere Spot-, Medium- und Speziallichtverteilungen zur Verfügung. Dadurch können unterschiedliche Leuchtenvarianten auf einer vergleichbaren mechanischen Plattform aufgebaut werden.
Holder C für LEDiL HEKLA
Die CP19125_AMY-50-W-C2 wird mit schwarzem Holder C geliefert. LEDiL bietet die AMY-50 Serie mit Holder C speziell für das HEKLA-System an. Damit lassen sich COB-LED, Sockel und Optik modular miteinander kombinieren. :chatgpt-content-reference{index="3"}
Welcher HEKLA-Sockel benötigt wird, hängt von der eingesetzten COB-LED ab. LEDiL nennt für unterschiedliche LED-Plattformen jeweils passende Komponenten, wodurch sich die Optik flexibel in professionelle Leuchtenkonzepte integrieren lässt. :chatgpt-content-reference{index="4"}
LEDiL Optiken vom Distributor
LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein umfangreiches Portfolio aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten für die Auswahl geeigneter LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.
FAQ zur LEDiL AMY-50-W-C2
- Welchen Abstrahlwinkel bietet die AMY-50-W?
Die Wide-Variante erzeugt je nach COB einen Lichtkegel von etwa 35° bis 36°.
- Für welche LEDs ist die Optik geeignet?
Die AMY-50 wurde für COB-LEDs entwickelt und für etwa 10 mm LES optimiert.
- Welche Farbe hat der Holder?
Die CP19125 wird mit einem schwarzen Holder C geliefert.
- Ist die Optik mit LEDiL HEKLA kompatibel?
Ja. Holder C ist für passende Komponenten aus dem HEKLA-System vorgesehen.
- Für welche Anwendungen eignet sie sich?
Besonders für Tracklights, Downlights sowie Retail- und Hospitality-Beleuchtung.
