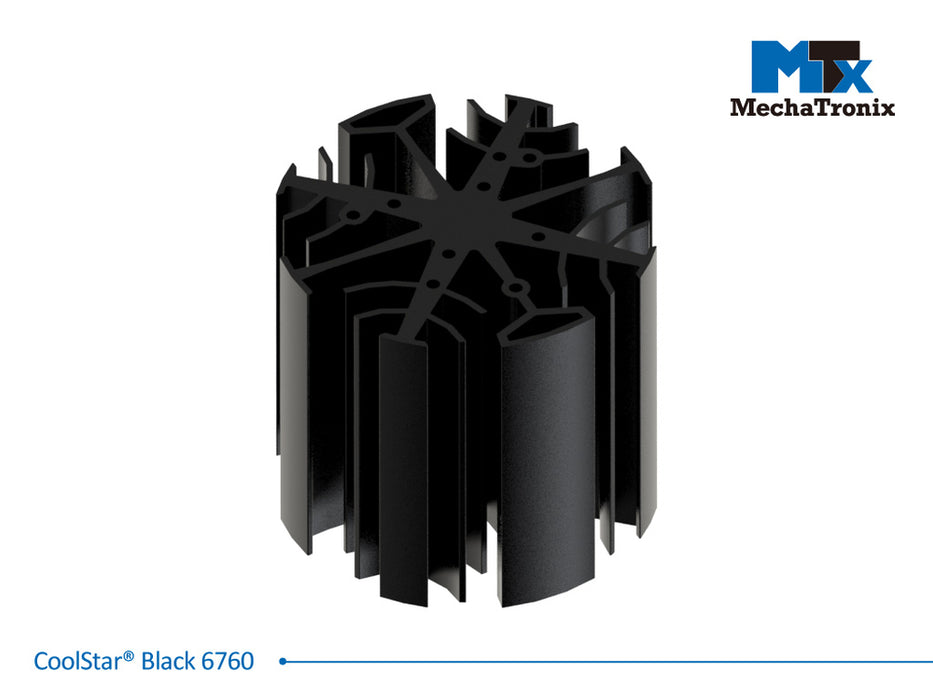

MechaTronix COOLSTARBLACK 6760 LED-Kühlkörper
Der MechaTronix COOLSTARBLACK 6760 ist ein passiver LED-Kühlkörper für leistungsstarke COB-LEDs und LED-Module. Mit 67 mm Durchmesser, 60 mm Höhe und einem thermischen Widerstand von 2,27 °C/W eignet er sich besonders für kompakte Spot-, Downlight- und Leuchtenkonstruktionen mit erhöhtem Kühlbedarf.
Die sternförmige Kühlkörpergeometrie vergrößert die wirksame Oberfläche und unterstützt eine zuverlässige Wärmeabfuhr ohne Lüfter. Durch die schwarz eloxierte Oberfläche fügt sich der Kühlkörper zudem gut in sichtbare Leuchtenkonstruktionen und technische Designs ein.
Eigenschaften des COOLSTARBLACK 6760
- Abmessungen: Ø 67 x 60 mm
- Wärmewiderstand: 2,27 °C/W
- Verlustleistung: Referenzwert 22 W
- Gewicht: ca. 199 g
- Material: Aluminium AL6063-T5
- Oberfläche: schwarz eloxiert
- Kühlung: passiv und geräuschlos
- Montage: vorbereitete M3-Befestigungen
Leistungsfähige passive LED-Kühlung
Der COOLSTARBLACK 6760 wurde für Spot- und Downlight-Anwendungen mit einem Lichtstrombereich von etwa 1.600 bis 4.200 Lumen konzipiert. Seine Kühlfläche von rund 59.755 mm² unterstützt die Wärmeabgabe leistungsfähiger LED-Lichtquellen und sorgt für eine zuverlässige thermische Anbindung.
Mit einem thermischen Widerstand von 2,27 °C/W bietet die 60-mm-Ausführung eine hohe Kühlleistung bei kompakten Abmessungen. Der tatsächliche thermische Widerstand hängt jedoch von der Verlustleistung, der Einbausituation und den Umgebungsbedingungen ab.
CoolStar 67 für viele COB-Plattformen
Die CoolStar-67 Serie ist modular aufgebaut und verfügt über vorbereitete Befestigungsmöglichkeiten für zahlreiche LED-Module und COBs verschiedener Hersteller. Unterstützt werden unter anderem Zhaga Book 3 LED-Engines sowie Plattformen von Nichia, Citizen, Cree, Bridgelux, Lumileds, Luminus, Seoul Semiconductor und weiteren Herstellern.
Damit lässt sich derselbe Kühlkörper für unterschiedliche LED-Bestückungen innerhalb einer Leuchtenplattform einsetzen. Dies erleichtert Variantenbildung und Konstruktion bei professionellen Beleuchtungsprojekten.
Für Spots und Downlights entwickelt
Mit 67 mm Durchmesser eignet sich der COOLSTARBLACK 6760 besonders für kompakte Strahler und Downlights mit höherer thermischer Last. Die 60-mm-Bauhöhe bietet gegenüber kürzeren Varianten eine größere Kühloberfläche und damit verbesserte Möglichkeiten zur passiven Wärmeabfuhr.
Zusätzliche Kabeltaschen an beiden Seiten des Kühlkörpers erleichtern die Kabelführung innerhalb der Leuchte. Die Montage kompatibler LED-Module erfolgt über vorgesehene Befestigungsbohrungen mit M3-Schrauben.
MechaTronix Lösungen für LED-Kühlung
MechaTronix entwickelt Komponenten für das thermische Management professioneller LED-Beleuchtung. Die CoolStar-Serie verbindet kompakte Abmessungen mit einer sternförmigen Kühlstruktur und flexiblen Montagemöglichkeiten für unterschiedliche COB- und LED-Modulplattformen.
Bei der Auslegung sollte berücksichtigt werden, dass die angegebene Verlustleistung nicht der elektrischen Leistungsaufnahme des LED-Moduls entspricht. Entscheidend ist die tatsächlich in Wärme umgewandelte Leistung sowie die zulässige Case- oder Junction-Temperatur der eingesetzten LED.
FAQ zum COOLSTARBLACK 6760
- Welche Abmessungen hat der COOLSTARBLACK 6760?
Der Kühlkörper besitzt einen Durchmesser von 67 mm und eine Höhe von 60 mm.
- Wie hoch ist der thermische Widerstand?
MechaTronix gibt unter definierten Testbedingungen einen Wert von 2,27 °C/W an.
- Welche Verlustleistung kann abgeführt werden?
Der Hersteller nennt unter Referenzbedingungen eine Verlustleistung von 22 W.
- Welche LED-Module sind kompatibel?
Der modulare Aufbau unterstützt viele COBs und LED-Module verschiedener Hersteller.
- Benötigt der Kühlkörper einen Lüfter?
Nein. Der COOLSTARBLACK 6760 ist für passive und geräuschlose Kühlung ausgelegt.
