LEDiL Carmen Lens

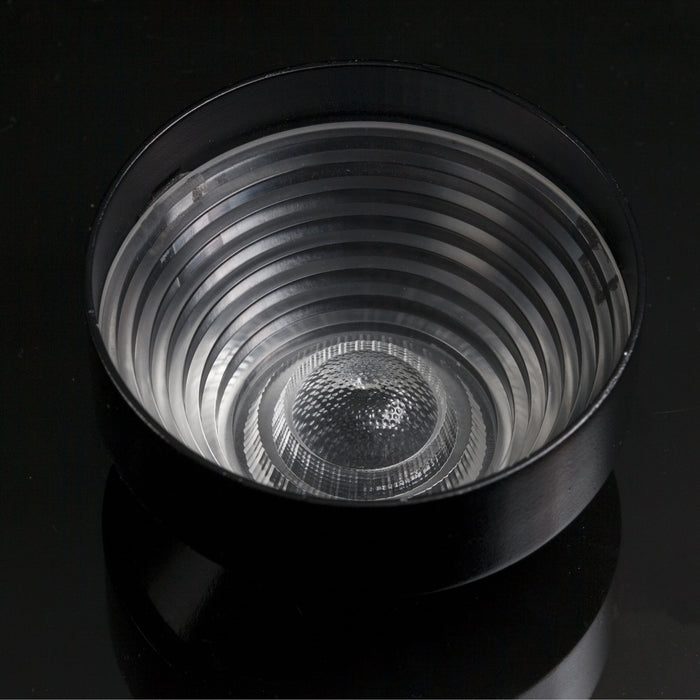

LEDiL CP15775 CARMEN-M-C Lens with 35°

The LEDiL CP15775_CARMEN-M-C from the CARMEN series is a precise LED optic for COB LEDs with a medium light distribution of approximately 35°. The combination of a clear PMMA lens and a black holder supports controlled, uniform light guidance and is particularly suitable for retail, tracklight, and accent lighting.

With a diameter of 69.5 mm, the optic belongs to the CARMEN-70 family. The black holder reduces unwanted stray light and supports a clearly defined light cone with high contrast between illuminated objects and their surroundings.

CARMEN-M-C Features

• Beam angle: approx. 35° Medium Beam
• Diameter: 69.5 mm
• Height: 41.5 mm
• Lens: clear PMMA
• Holder: black polycarbonate
• Mounting: via compatible socket
• System: compatible with LEDiL HEKLA
• Compliance: RoHS-compliant

Controlled light with CARMEN

The CARMEN series combines a precise lens with a surrounding reflector or holder. This optical concept minimizes stray light and ensures a clearly defined light cone. At the same time, the enclosed construction protects the COB LED from touch and dust.

The medium variant is particularly suitable for applications where a balanced mix of directional illumination and a sufficiently large illuminated area is required.

CARMEN-70 for COB LEDs

The CARMEN-70 family was developed for COB LEDs with LES sizes up to approximately 11 mm. Various beam characteristics within the series make it possible to build luminaires with different light distributions on a comparable mechanical basis.

Typical applications include track lights, retail spaces, supermarkets, exhibitions, as well as general and architectural lighting applications.

HEKLA compatible and easy to assemble

The CP15775_CARMEN-M-C features the LEDiL Holder C and is therefore designed for compatible HEKLA sockets. The modular system simplifies the combination of COB LED, socket and optics and supports service-friendly luminaire construction.

LEDiL Optics from the Distributor

LEDiL develops optical solutions for professional LED lighting and offers a wide range of lenses, reflectors and accessories. LUMITRONIX is an LEDiL distributor for Germany, Austria and Switzerland. Business customers benefit from attractive conditions, distribution services and experienced specialists for selecting suitable LEDs and optics. Further information can be found in our Business Customer Area.

FAQ about the LEDiL CARMEN-M-C lens

1. What beam angle does the CARMEN-M-C offer?
   Depending on the COB LED used, the optic produces a medium beam of approximately 35°.
2. For which LEDs is the lens suitable?
   The CARMEN-70 family is designed for COB LEDs with LES sizes up to approximately 11 mm.
3. Is the optic compatible with LEDiL HEKLA?
   Yes. The version with Holder C is intended for compatible LEDiL HEKLA sockets.
4. What are the advantages of the black holder?
   It reduces stray light and supports a clearly defined, high-contrast light cone.

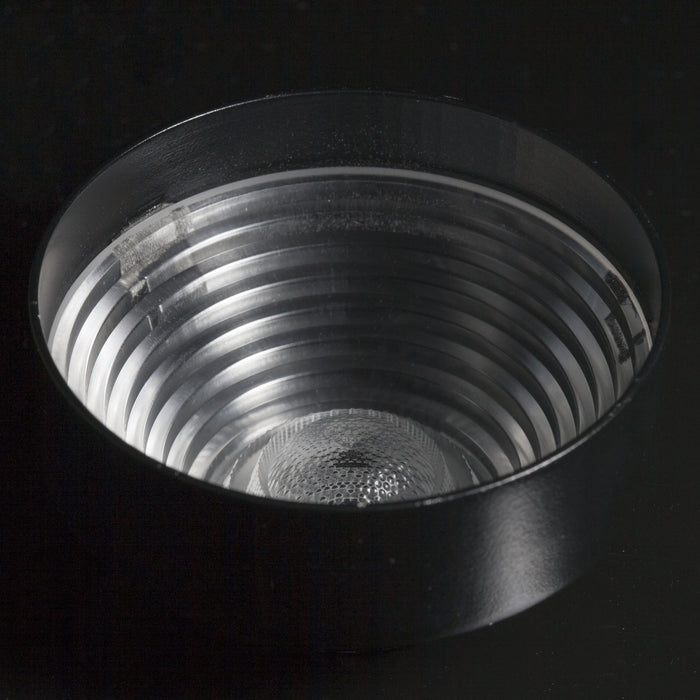

LEDiL CP15776 CARMEN-W-C Lens with 55°

The LEDiL CP15776_CARMEN-W-C from the CARMEN-70 series is a precise LED optic for COB LEDs with a wide light distribution of approximately 55°. The combination of a clear PMMA lens and a black holder ensures controlled illumination and is particularly suitable for retail, tracklight, and accent lighting.

With a diameter of 69.5 mm, the CARMEN-W-C offers a wider light beam than the medium variant of the series. This allows larger areas to be covered evenly without sacrificing the clear light cutoff typical of CARMEN.

Features of the CARMEN-W-C

• Beam angle: approx. 55° Wide Beam
• Diameter: 69.5 mm
• Height: 41.5 mm
• Lens: clear PMMA
• Holder: black polycarbonate
• Mounting: via compatible base
• System: compatible with LEDiL HEKLA
• Compliance: RoHS compliant

Wide Light Distribution with CARMEN

The wide version produces a broad light cone, making it suitable for applications where larger areas need to be illuminated evenly. At the same time, the CARMEN design supports a sharp light cutoff and reduces unwanted stray light.

This creates a good contrast between illuminated areas and their surroundings – an advantage when presenting goods, exhibits, and architectural elements.

CARMEN-70 for COB LEDs

The CARMEN product family combines precise lenses with a black reflector or holder. LEDiL has designed the CARMEN-70 variants for COB LEDs with LES sizes up to approximately 11 mm.

Within the product family, various spot, medium, and wide light distributions are available. This allows different lighting tasks to be implemented based on a comparable mechanical platform.

For Retail and Tracklights

With its approximately 55° wide beam angle, the CARMEN-W-C is particularly suitable for track lights, retail spaces, showrooms, and exhibitions. The wide light distribution also offers a flexible solution for general accent lighting.

The enclosed design also protects the COB LED from dust and touch. The black holder simultaneously supports reduced glare and minimized spill light.

LEDiL Optics from the Distributor

LEDiL develops optical solutions for professional LED lighting and offers a comprehensive range of lenses, reflectors, and accessories. LUMITRONIX is an LEDiL distributor for Germany, Austria, and Switzerland. Business customers benefit from attractive conditions, distribution services, and experienced specialists for selecting suitable LEDs and optics. Further information can be found in our business customer area.

FAQ about the LEDiL CARMEN-W-C Lens

1. What beam angle does the CARMEN-W-C offer?
   Depending on the COB LED used, the optic produces a wide beam of approximately 55°.
2. Which LEDs is the lens suitable for?
   The CARMEN-70 family is designed for COB LEDs with LES sizes up to approximately 11 mm.
3. Is the optic compatible with LEDiL HEKLA?
   Yes. The version with Holder C is intended for compatible LEDiL HEKLA sockets.
4. When is a 55° wide beam useful?
   For larger illuminated areas, such as in retail, showrooms, or with track lights.

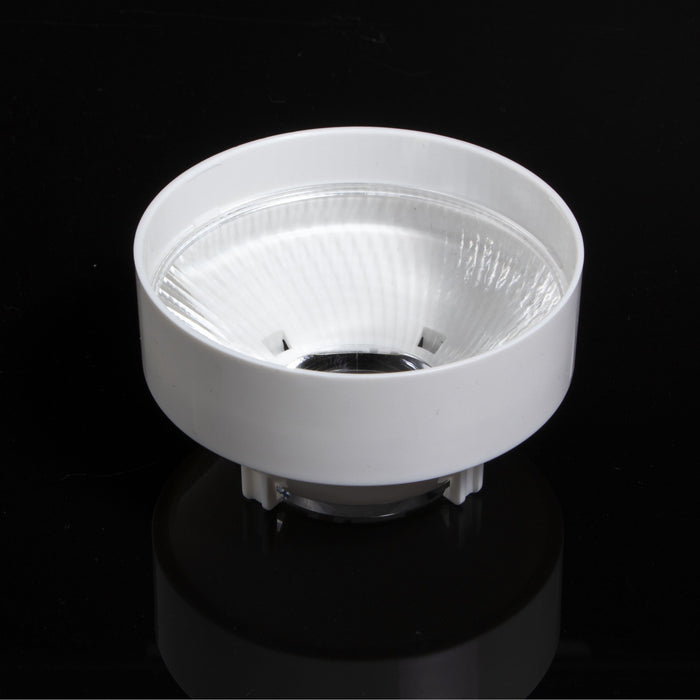

LEDiL CARMEN-SS-C-WHT Linse mit 12° Spot

Die LEDiL CARMEN-SS-C-WHT ist eine präzise COB-Optik aus der CARMEN-70 Serie mit einem engen, gleichmäßigen Spot von etwa 12°. Die Kombination aus klarer PMMA-Linse und weißem Holder C eignet sich besonders für hochwertige Retail-, Tracklight- und Akzentbeleuchtung.

Die CARMEN-SS-C-WHT erzeugt einen fokussierten Smooth-Spot mit klarer Lichtbegrenzung. Dadurch lassen sich Produkte, Exponate und architektonische Details gezielt hervorheben, während unerwünschtes Streulicht reduziert wird. LEDiL gibt für diese Variante einen typischen Abstrahlwinkel von etwa 12° an. :contentReference[oaicite:0]{index=0}

Eigenschaften der CARMEN-SS-C-WHT

• Abstrahlwinkel: ca. 12° Smooth Spot
• Durchmesser: 69,5 mm
• Höhe: 41,5 mm
• Linse: klares PMMA
• Halter: weißes Polycarbonat
• Montage: über kompatiblen Sockel
• System: kompatibel mit LEDiL HEKLA
• Konformität: RoHS-konform

Präziser 12° Smooth Spot

Mit ihrem engen Lichtkegel eignet sich die CARMEN-SS-C-WHT für Anwendungen, bei denen eine hohe Lichtkonzentration und eine klar definierte Ausleuchtung gefragt sind. Der Smooth-Spot unterstützt dabei ein gleichmäßiges Lichtbild ohne störende Übergänge.

Typische Einsatzbereiche sind Stromschienenstrahler, Verkaufsräume, Showrooms, Museen und Ausstellungen. Besonders in der Akzentbeleuchtung lässt sich der Kontrast zwischen beleuchteten Objekten und ihrer Umgebung gezielt erhöhen.

CARMEN-70 für COB-LEDs

Die CARMEN-70 Familie wurde für COB-LEDs mit LES-Größen bis etwa 11 mm entwickelt. Die Optiken kombinieren eine präzise Linse mit einem umgebenden Holder und ermöglichen dadurch eine kontrollierte Lichtverteilung mit scharfer Begrenzung und reduziertem Spill-Light. :contentReference[oaicite:1]{index=1}

Innerhalb der Serie stehen verschiedene Lichtverteilungen von sehr engen Spots bis zu breiteren Abstrahlwinkeln zur Verfügung. Dadurch können unterschiedliche Leuchtenvarianten auf einer vergleichbaren mechanischen Plattform realisiert werden.

Weiße Ausführung mit Holder C

Die CARMEN-SS-C-WHT kombiniert eine klare PMMA-Linse mit einem weißen Holder C aus Polycarbonat. LEDiL beschreibt die weiße CARMEN-Ausführung als besonders interessant für helle Leuchtengehäuse und Anwendungen, bei denen sich die Optik optisch unauffällig integrieren soll. Die WHT-Version erreicht laut LEDiL zudem eine höhere Effizienz und geringere Wärmeabsorption als vergleichbare schwarze Varianten. :contentReference[oaicite:2]{index=2}

Der Holder C ist mit passenden Komponenten aus dem LEDiL HEKLA-System kompatibel und unterstützt damit einen modularen Aufbau aus COB-LED, Halter und Optik. :contentReference[oaicite:3]{index=3}

LEDiL Optiken vom Distributor

LEDiL entwickelt optische Lösungen für professionelle LED-Beleuchtung und bietet ein umfangreiches Sortiment aus Linsen, Reflektoren und Zubehör. LUMITRONIX ist LEDiL Distributor für Deutschland, Österreich und die Schweiz. Geschäftskunden profitieren von attraktiven Konditionen, Distributionsleistungen und erfahrenen Spezialisten für die Auswahl geeigneter LEDs und Optiken. Weitere Informationen finden Sie in unserem Geschäftskundenbereich.

FAQ zur CARMEN-SS-C-WHT

1. Welchen Abstrahlwinkel bietet die Linse?
   Die CARMEN-SS-C-WHT erzeugt einen Smooth-Spot mit etwa 12°.
2. Für welche LEDs ist die Optik geeignet?
   Die CARMEN-70 Serie ist für COB-LEDs mit LES-Größen bis etwa 11 mm ausgelegt.
3. Was bedeutet WHT?
   WHT kennzeichnet die Ausführung mit weißem Polycarbonat-Halter.
4. Ist die Linse mit LEDiL HEKLA kompatibel?
   Ja. Die Holder-C-Ausführung ist für passende HEKLA-Komponenten vorgesehen.
5. Für welche Anwendungen eignet sich 12°?
   Besonders für fokussierte Retail-, Tracklight- und Akzentbeleuchtung.
