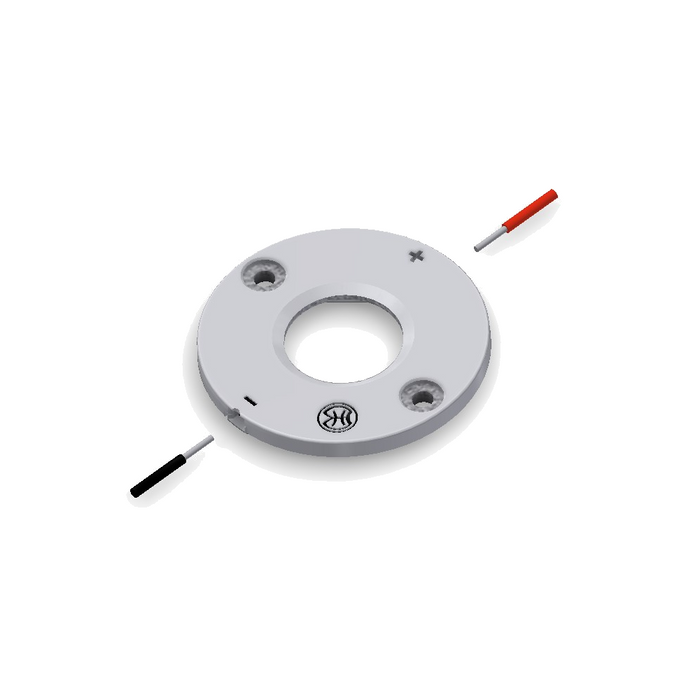

Bender + Wirth COB-Halter Hybrid 638a LowProfile
Der Bender + Wirth Hybrid Holder 638a LowProfile ist ein flacher COB-Halter zur lötfreien Kontaktierung kompatibler Nichia COB-LEDs und zur Integration passender LEDiL STELLA-Adapter.
Die LowProfile-Ausführung des 638a ist für kompakte Leuchtenkonstruktionen ausgelegt, bei denen eine geringe Aufbauhöhe und eine zuverlässige COB-Montage wichtig sind. Der Halter verbindet elektrische Kontaktierung, mechanische Fixierung und eine flache Schnittstelle für passende Optiklösungen in einem Bauteil.
Vorteile des 638a LowProfile Halters
Durch die lötfreie Kontaktierung lässt sich die COB-LED sauber und reproduzierbar in das Leuchtensystem integrieren. Das B+W LP Interface unterstützt den Aufbau flacher COB-Lösungen mit passenden LEDiL-Adaptern.
- Typ: Hybrid Holder 638a LowProfile
- Hersteller: Bender + Wirth
- B+W ID: 47465
- Interface: B+W LP
- Kontaktierung: lötfrei für passende COB-LEDs
- Strom: bis 5 A Bemessungsstrom
- Spannung: bis 250 V Bemessungsspannung
- Temperatur: T120 Bemessungstemperatur
- Gehäuse: PBT / Mica
- Kontakt: CuSn
- Befestigung: 2 Schrauben M3
- Drehmoment: max. 0,5 Nm
- Schraube: spezielle Flachkopfschraube nötig
- Beispiel: B+W Art.-Nr. 48279
- Zertifikate: VDE, UL und CE
LowProfile für LEDiL STELLA Adapter
Das B+W LP Interface ist auf flache COB-Aufbauten mit geeigneten LEDiL-Adaptern abgestimmt. Im Datenblatt werden mehrere STELLA-Adapter genannt, die je nach eingesetzter COB-LED für die optische Anbindung verwendet werden können.
Die konkrete Kombination aus COB-LED, Halter, Schraube und Optik sollte vor der Konstruktion anhand der jeweiligen Datenblätter geprüft werden. Für die Montage ist eine spezielle Flachkopfschraube erforderlich.
- LEDiL: STELLA-DWC2
- LEDiL: STELLA-G2-T2
- LEDiL: STELLA-G2-T3
- LEDiL: STELLA-G2-T4
- LEDiL: STELLA-RS
- LEDiL: STELLA-T4
- LEDiL: STELLA-VSM
- Option: 35 mm Fixierabstand ohne Optik
Für ausgewählte Nichia COB-LEDs
Laut Datenblatt ist der Hybrid Holder 638a LowProfile für ausgewählte Nichia COB-LEDs vorgesehen. Die genannten Serien sind mechanisch und elektrisch auf den Einsatz mit diesem Halter abgestimmt.
- Nichia: NFCWL036B-Vx
- Nichia: NFCWL048B-Vx
- Nichia: NFCWL060B-Vx
- Nichia: NVCWL024Z-Vx
- Nichia: NVEWL016Z-Vx
Für flache COB-Leuchten
Der 638a LowProfile eignet sich für LED-Leuchten, bei denen COB-LEDs zuverlässig kontaktiert und mit geringem Bauraum integriert werden sollen. Typische Einsatzbereiche sind flache Downlights, Spotlights, Shopbeleuchtung, Objektbeleuchtung und technische Innenbeleuchtung.
- Anwendung: flache COB-LED-Leuchten
- Anwendung: Downlights und Spotlights
- Anwendung: Shop- und Objektbeleuchtung
- Anwendung: Architekturbeleuchtung
- Anwendung: technische Innenbeleuchtung
Bender + Wirth COB-Zubehör
Bender + Wirth entwickelt Halter und Komponenten zur zuverlässigen Integration moderner LED-Systeme in professionelle Leuchten. Der Hybrid Holder 638a LowProfile unterstützt eine saubere Verbindung von COB-LED, elektrischer Kontaktierung und flacher Optikanbindung.
Damit ist diese Ausführung eine praktische Lösung für Leuchtenhersteller, Entwickler und Anwender, die kompakte COB-Systeme mit definierter LP-Schnittstelle und LEDiL STELLA-Adaptern realisieren möchten.

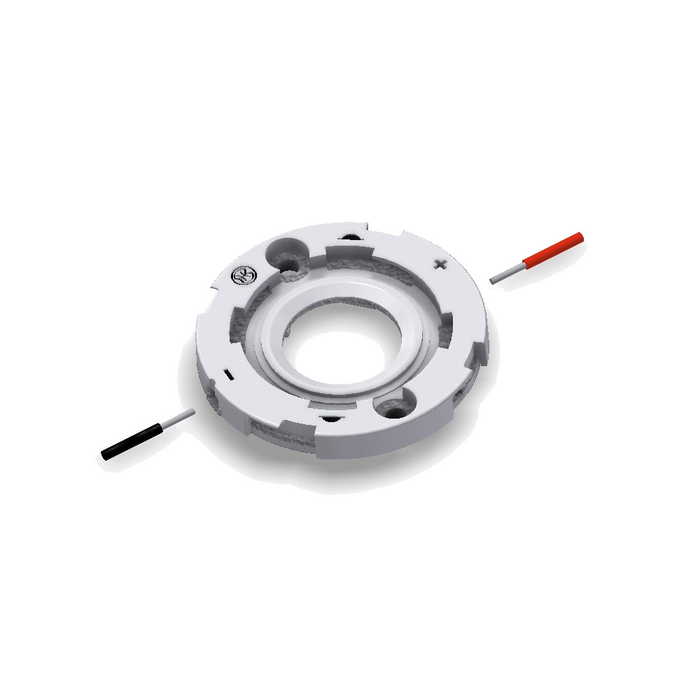

Bender + Wirth COB-Halter Hybrid 638a Bayonet50
Der Bender + Wirth Hybrid Holder 638a Bayonet50 ist ein professioneller COB-Halter zur lötfreien Kontaktierung kompatibler Nichia COB-LEDs und zur Anbindung passender Bayonet50-Optiken.
Die Bayonet50-Ausführung des 638a kombiniert elektrische Kontaktierung, mechanische Fixierung und optische Schnittstelle in einem kompakten Bauteil. Der Halter eignet sich für LED-Leuchten, bei denen eine sichere COB-Montage, ein definierter elektrischer Kontakt und eine flexible Auswahl kompatibler Sekundäroptiken wichtig sind.
Vorteile des 638a Bayonet50 Halters
Durch die lötfreie Kontaktierung lässt sich die COB-LED sauber und reproduzierbar in das Leuchtensystem integrieren. Die Befestigung erfolgt über zwei M3-Schrauben, während das B+W B50 Interface die Nutzung passender Optiken und Adapter ermöglicht.
- Typ: Hybrid Holder 638a Bayonet50
- Hersteller: Bender + Wirth
- B+W ID: 47463
- Interface: B+W B50
- Kontaktierung: lötfrei für passende COB-LEDs
- Strom: bis 5 A Bemessungsstrom
- Spannung: bis 250 V Bemessungsspannung
- Temperatur: T120 Bemessungstemperatur
- Gehäuse: PBT / Mica
- Kontakt: CuSn
- Befestigung: 2 Schrauben M3
- Drehmoment: max. 0,5 Nm
- Zertifikate: VDE, UL und CE
Bayonet50 für passende Optiken
Das B+W Bayonet50 Interface dient als mechanische Schnittstelle zwischen COB-LED, Halter und Sekundäroptik. Für den Hybrid Holder 638a Bayonet50 nennt das Datenblatt kompatible Adapter- und Optiklösungen von Gaggione, Herculux, LEDiL und Zhaga.
Je nach eingesetzter Nichia COB-LED können verschiedene Optiken für unterschiedliche Abstrahlcharakteristiken verwendet werden. Die konkrete Kombination aus LED, Halter und Optik sollte vor der Konstruktion anhand der jeweiligen Datenblätter geprüft werden.
- Gaggione: HADAR70 (-ZOOM) H41
- Gaggione: LLR027M Adapter
- Gaggione: LLR07M Adapter
- Herculux: Kirin D50 Adapter
- LEDiL: ADELIA-110
- LEDiL: C18324_ADELIA-110-ADAPTER-B
- LEDiL: ADELIA-50
- LEDiL: C18431_ADELIA-ADAPTER-B
- LEDiL: ADELIA-70
- LEDiL: ADELIA-75
- LEDiL: AMY-70-xx-B50
- LEDiL: ANGELA-xx-B
- LEDiL: ANGELETTE-xx-B
- LEDiL: ANGELINA-xx-B
- LEDiL: CARMEN-xx-B 70
- LEDiL: YASMEEN-70-xx-B50
- LEDiL: ZORYA-SC-B
- Zhaga: B50/35 Adapter
- Option: 35 mm Fixierabstand ohne Optik
Für ausgewählte Nichia COB-LEDs
Laut Datenblatt ist der Hybrid Holder 638a Bayonet50 für ausgewählte Nichia COB-LEDs vorgesehen. Die genannten Serien sind mechanisch und elektrisch auf den Einsatz mit diesem Halter abgestimmt.
- Nichia: NFCWL036B-Vx
- Nichia: NFCWL048B-Vx
- Nichia: NFCWL060B-Vx
- Nichia: NVCWL024Z-Vx
- Nichia: NVEWL016Z-Vx
Für professionelle COB-Leuchten
Der 638a Bayonet50 eignet sich für LED-Leuchten, bei denen COB-LEDs zuverlässig kontaktiert und mit passenden Sekundäroptiken kombiniert werden sollen. Typische Einsatzbereiche sind Downlights, Spotlights, Shopbeleuchtung, Objektbeleuchtung und technische Innenbeleuchtung.
- Anwendung: COB-LED-Leuchten
- Anwendung: Downlights und Spotlights
- Anwendung: Shop- und Objektbeleuchtung
- Anwendung: Architekturbeleuchtung
- Anwendung: technische Innenbeleuchtung
Bender + Wirth COB-Zubehör
Bender + Wirth entwickelt Halter und Komponenten zur zuverlässigen Integration moderner LED-Systeme in professionelle Leuchten. Der Hybrid Holder 638a Bayonet50 unterstützt eine montagefreundliche Verbindung von COB-LED, elektrischer Kontaktierung und Sekundäroptik.
Damit ist diese Ausführung eine praktische Lösung für Leuchtenhersteller, Entwickler und Anwender, die COB-Systeme mit definierter Bayonet50-Schnittstelle und flexibler Optikauswahl realisieren möchten.

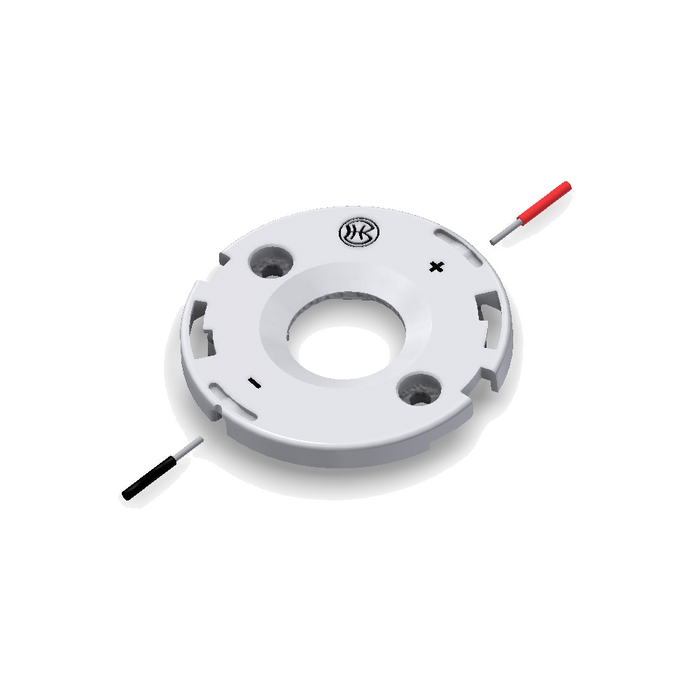

Bender + Wirth COB-Halter Hybrid 638a Hekla
Der Bender + Wirth Hybrid Holder 638a Hekla ist ein professioneller COB-Halter zur lötfreien Kontaktierung kompatibler Nichia COB-LEDs und zur einfachen Anbindung passender Hekla-Optiken.
Die Hekla-Ausführung des 638a kombiniert elektrische Kontaktierung, mechanische Fixierung und optische Schnittstelle in einem kompakten Bauteil. Der Halter eignet sich für LED-Leuchten, bei denen eine sichere COB-Montage, ein definierter elektrischer Kontakt und eine flexible Auswahl kompatibler Sekundäroptiken gefragt sind.
Vorteile des 638a Hekla Halters
Durch die lötfreie Kontaktierung lässt sich die COB-LED sauber und reproduzierbar in das Leuchtensystem integrieren. Die Befestigung erfolgt über zwei M3-Schrauben, während das B+W Hekla Interface die Nutzung passender Optiken und Adapter ermöglicht.
- Typ: Hybrid Holder 638a Hekla
- Hersteller: Bender + Wirth
- B+W ID: 47875
- Interface: B+W Hekla
- Kontaktierung: lötfrei für passende COB-LEDs
- Strom: bis 5 A Bemessungsstrom
- Spannung: bis 250 V Bemessungsspannung
- Temperatur: T120 Bemessungstemperatur
- Gehäuse: PBT / Mica
- Kontakt: CuSn
- Befestigung: 2 Schrauben M3
- Drehmoment: max. 0,5 Nm
- Zertifikate: VDE, UL und CE
Hekla-Interface für passende Optiken
Das B+W Hekla Interface dient als mechanische Schnittstelle zwischen COB-LED, Halter und Sekundäroptik. Für den Hybrid Holder 638a Hekla nennt das Datenblatt unter anderem kompatible Adapter- und Optiklösungen von Gaggione, LEDiL und Ledlink.
Je nach eingesetzter Nichia COB-LED können unterschiedliche Optiken für verschiedene Abstrahlcharakteristiken verwendet werden. Die konkrete Kombination aus LED, Halter und Optik sollte vor der Konstruktion anhand der jeweiligen Datenblätter geprüft werden.
- Gaggione: HADAR50 (-ZOOM) H90
- Gaggione: HADAR70 (-ZOOM) H90
- LEDiL: ADELIA-110
- LEDiL: C18323_ADELIA-110-ADAPTER-C
- LEDiL: ADELIA-50
- LEDiL: C18432_ADELIA-ADAPTER-C
- LEDiL: ADELIA-70
- LEDiL: ADELIA-75
- LEDiL: ADELY-50 HLD2-C
- LEDiL: C18691_YASMEEN-50-HLD2-C
- LEDiL: ADELY-70 HLD2-C
- LEDiL: C19427_YASMEEN-70-HLD2-C
- LEDiL: AMY-110-C
- LEDiL: AMY-50-xx-C2
- LEDiL: AMY-70-xx-C2
- LEDiL: BARBARA-xx-G2
- LEDiL: BROOKE-xx-G2
- LEDiL: CARMEN-50-xx-C
- LEDiL: CARMEN-xx-C 70
- LEDiL: ILONA
- LEDiL: MIRELLA-G2
- LEDiL: RONDA-xx-C
- LEDiL: WINNIE-xx-C
- LEDiL: YASMEEN-50-xx-C
- LEDiL: YASMEEN-70-xx-C
- LEDiL: ZORYA-SC-C
- Ledlink: LL01CR-CEN-xxL02
- Ledlink: mit Adapter 630/50574
Für ausgewählte Nichia COB-LEDs
Laut Datenblatt ist der Hybrid Holder 638a Hekla für ausgewählte Nichia COB-LEDs vorgesehen. Die genannten Serien sind mechanisch und elektrisch auf den Einsatz mit diesem Halter abgestimmt.
- Nichia: NFCWL036B-Vx
- Nichia: NFCWL048B-Vx
- Nichia: NFCWL060B-Vx
- Nichia: NVCWL024Z-Vx
- Nichia: NVEWL016Z-Vx
Für professionelle COB-Leuchten
Der 638a Hekla eignet sich für LED-Leuchten, bei denen COB-LEDs zuverlässig kontaktiert und mit passenden Sekundäroptiken kombiniert werden sollen. Typische Einsatzbereiche sind Downlights, Spotlights, Shopbeleuchtung, Objektbeleuchtung und technische Innenbeleuchtung.
- Anwendung: COB-LED-Leuchten
- Anwendung: Downlights und Spotlights
- Anwendung: Shop- und Objektbeleuchtung
- Anwendung: Architekturbeleuchtung
- Anwendung: technische Innenbeleuchtung
Bender + Wirth COB-Zubehör
Bender + Wirth entwickelt Halter und Komponenten zur zuverlässigen Integration moderner LED-Systeme in professionelle Leuchten. Der Hybrid Holder 638a Hekla unterstützt eine montagefreundliche Verbindung von COB-LED, elektrischer Kontaktierung und Sekundäroptik.
Damit ist diese Ausführung eine praktische Lösung für Leuchtenhersteller, Entwickler und Anwender, die COB-Systeme mit definierter Hekla-Schnittstelle und breiter Optikauswahl realisieren möchten.
